引言：医疗监护仪电池定制的“生死线”

在医疗监护仪、便携式生命体征检测设备、可穿戴式监测终端等产品中，电池并不是简单的供电部件，而是设备可靠性的底层保障。

对于普通消费电子产品来说，电池关机后仍有少量耗电，可能只是影响待机时间。但对于医疗监护设备而言，如果设备长期存放后无法及时开机，或者在关键场景下电池电量异常衰减，就可能直接影响应急使用体验。

因此，医疗监护仪电池定制的关键，不只是容量做得多大、外壳做得多薄，而是要在安全性、稳定性、长效待机和瞬时唤醒之间找到平衡。

尤其是在高端便携式医疗设备中，电池BMS的静态功耗必须从常规的毫安级，压缩到更严苛的微安级。看似只是几个μA的差距，背后却涉及BMS芯片选型、MOS管漏电、PCB Layout、休眠策略、唤醒逻辑、环境湿度、测试方法等一整套系统工程。

作为专注非标锂电池定制的方案商，**东莞市浩博光电科技有限公司（dghoppt.com）**在医疗器械电池领域积累了大量工程经验。本文将以医疗监护仪电池BMS调试案例为切入点，复盘微安级低功耗设计中容易被忽略的技术细节。

一、非标定制的雷区：微安级耗电不是“看芯片参数”那么简单

1. “纸面参数”的陷阱：BMS芯片低功耗，不代表整板低功耗

在医疗监护仪电池项目中，很多工程师最初会重点关注BMS主控IC的静态功耗。

例如，某些BMS前端芯片数据手册中标称静态功耗只有2μA，看起来已经满足医疗设备长待机要求。但在实际打样测试中，整块保护板的静态电流却可能达到10μA、15μA甚至更高。

问题并不一定出在主控IC本身，而是出在系统外围。

常见原因包括：

1. MOS管漏电流被低估在微安级功耗设计中，MOS管并不是“关闭就完全不耗电”。不同温度、不同批次、不同耐压规格下，MOS管的漏电表现可能存在明显差异。
2. TVS、ESD等防护器件存在反向漏电医疗设备对静电防护和安全防护要求较高，但部分防护器件在特定电压和温度条件下会产生不可忽视的漏电流。
3. 电容自放电和外围分压网络持续耗电传统设计中常用的采样电阻、稳压电路、LED指示电路、通信上拉电阻，在消费电子里影响不大，但在微安级系统中可能成为主要耗电来源。
4. 测试条件与数据手册条件不一致芯片厂商标称值通常基于特定温度、电压、休眠状态和外围条件，不能直接等同于整板实际功耗。

浩博光电复盘经验：
微安级BMS调试不能只看单颗芯片参数，而要看“整板静态功耗”。真正影响医疗监护仪电池待机寿命的，是电芯、保护板、连接线束、接口电路、设备端唤醒逻辑共同作用后的系统功耗。

2. PCB Layout带来的隐形功耗：微电流设计最怕“看不见的漏电”

在一次医疗监护仪电池项目中，工程团队曾遇到过一个典型问题：同一版原理图，不同批次打样出来的BMS板，静态功耗表现明显不同。

原理图没有变，元器件型号没有变，但测试数据却不稳定。

进一步排查后发现，问题出现在PCB Layout和工艺细节上。

在微安级低功耗系统中，以下细节都可能形成隐形漏电路径：

• 高阻抗节点走线过长；
• 采样线与高压节点间距不足；
• 覆铜区域与敏感网络距离过近；
• PCB表面污染物或助焊剂残留；
• 高湿环境下板材绝缘性能下降；
• 保护板表面未进行充分清洁和防潮处理。

尤其是医疗监护仪可能面临医院、仓储、运输、家庭护理等多种环境。温度和湿度变化会放大PCB表面漏电问题，使原本在实验室中表现正常的保护板，在真实环境中出现功耗漂移。

浩博光电复盘经验：
微安级BMS不能只做电路设计，还必须做PCB工艺设计。对于关键高阻抗网络，需要通过合理间距、隔离槽、保护环、三防处理等方式控制漏电风险。

3. “假休眠”与唤醒冲突：低功耗不能牺牲医疗设备的及时启动

医疗监护仪电池BMS调试中，还有一个容易被忽视的问题：为了追求极致低功耗，把BMS休眠做得过深，反而影响设备唤醒。

某些项目中，电池在设备关机后确实进入了低功耗模式，静态电流测试结果也很漂亮。但当设备需要紧急启动时，却出现开机延迟、唤醒失败、通信握手异常等问题。

这类问题通常与以下因素有关：

• BMS检测周期设置过长；
• 负载唤醒阈值设置过高；
• 比较器或采样模块被过度关闭；
• 设备端启动电流无法触发BMS恢复；
• 通信接口休眠后无法及时建立握手；
• 保护板与主机电源管理逻辑未充分联调。

医疗设备与普通电子产品不同，不能只追求“待机时间长”。它还必须满足“关键时刻能启动、启动过程不掉电、状态反馈可靠”。

浩博光电复盘经验：
微安级BMS设计不是单纯把功耗压到最低，而是在低功耗、快速唤醒、保护响应和设备兼容之间做系统平衡。

二、浩博光电的破局方法：微安级BMS系统调试指南

1. 硬件选型：从源头减少持续耗电节点

在医疗监护仪电池定制项目中，浩博光电通常会根据客户设备的待机周期、开机电流、通信方式、保护要求和尺寸限制，重新评估BMS架构，而不是直接套用消费电子保护板方案。

关键优化方向包括：

选择低功耗BMS前端芯片

优先选用适用于医疗、工业、仪器仪表等场景的低功耗前端采集芯片，重点关注：

• 休眠模式电流；
• 采样间隔功耗；
• 欠压检测功耗；
• 温度检测功耗；
• 唤醒响应时间；
• 不同温度下的漏电漂移。

优化外围分压电阻网络

传统BMS电压采样网络如果阻值偏低，会形成长期持续耗电。微安级设计中，需要采用更高阻值、更高精度、更低温漂的电阻组合，同时确保采样精度不被噪声和漏电影响。

去除不必要的常开电路

例如：

• 非必要LED指示灯；
• 长期上拉电阻；
• 冗余稳压支路；
• 不必要的通信保持电路；
• 无持续需求的检测模块。

微安级低功耗设计的核心原则是：能断开的节点尽量断开，必须保留的节点尽量低功耗化。

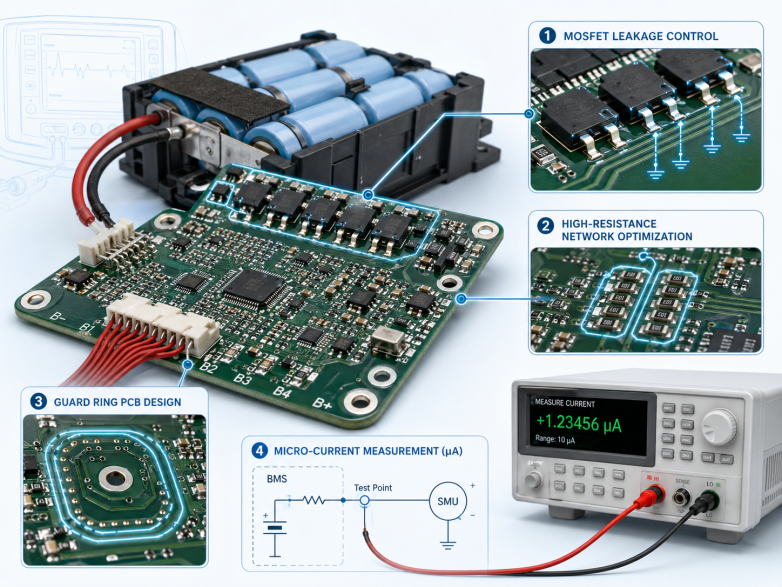

2. PCB布局与制造工艺：防止微电流“从板子上跑掉”

在BMS进入微安级设计后，PCB已经不只是承载电路的载体，而是影响静态功耗的关键因素。

浩博光电在医疗监护仪电池BMS项目中，通常会重点控制以下细节：

高阻抗网络隔离设计

对电压采样、休眠检测、唤醒检测等高阻抗节点进行隔离处理，减少与高压、大电流、潮湿污染路径之间的耦合。

Guard Ring保护环设计

在关键微弱信号节点周围设置保护环，降低表面漏电对采样和功耗的影响。

关键区域清洁和三防处理

医疗设备可能经历运输、仓储、医院高湿环境等多种场景。对于长期待机电池，保护板表面残留污染物可能在高湿条件下形成微弱导电通道。

因此，浩博光电会结合项目要求，对保护板进行清洁、防潮、三防漆涂覆等工艺控制，降低环境湿度对微安级功耗的影响。

线束与接口同步评估

很多项目在实验室只测保护板功耗，但实际交付后，电池还包含线束、连接器、NTC、通信接口、设备端检测回路等。微安级功耗评估必须覆盖完整电池包，而不是只看单板。

3. 微流测试环境：常规万用表不一定测得准

微安级BMS调试的另一个难点，是测试方法本身。

很多工程师会使用普通万用表串联测电流，但在微安级电流测试中，常规万用表可能带来以下问题：

• 测试内阻影响电路状态；
• 量程切换导致瞬态数据丢失；
• 无法捕捉周期性唤醒脉冲；
• 无法记录长时间功耗漂移；
• 测量分辨率不足，导致误判。

在医疗监护仪电池项目中，BMS可能不是一直保持固定电流，而是呈现“长时间休眠 + 短周期检测 + 瞬态唤醒”的动态功耗模式。只看某一个瞬间读数，容易误判真实耗电水平。

浩博光电的调试思路包括：

1. 使用高精度微电流测试设备进行长时间记录；
2. 观察休眠电流、周期唤醒电流和瞬态峰值电流；
3. 对比不同温度、不同电量、不同设备状态下的功耗曲线；
4. 将BMS板级测试、电池包测试、整机联调测试分阶段进行；
5. 对异常“偷电”脉冲进行定位，判断来自BMS、通信接口还是设备端检测回路。

真正可靠的微安级BMS，不是一次测试读数低，而是在多环境、多状态、长周期验证中都能保持稳定。

三、从实验室到病房：医疗监护仪电池的可靠性验证

1. 高低温环境下的功耗漂移测试

BMS漏电流通常会受到温度影响。温度升高后，MOS管、防护器件、PCB表面绝缘性能都可能发生变化，导致静态功耗上升。

因此，医疗监护仪电池不能只在常温下验证低功耗，还需要结合目标应用环境进行高低温测试。

浩博光电在相关项目中，会重点关注：

• 高温环境下静态功耗是否明显上升；
• 低温环境下BMS是否能正常唤醒；
• 温度变化后SOC显示是否出现偏差；
• NTC采样是否稳定；
• 保护阈值是否产生漂移；
• 电芯内阻变化是否影响启动性能。

医疗监护仪电池不仅要“省电”，还要在不同环境中保持可预测、可验证、可追溯的稳定表现。

2. 长效搁置验证：模拟6到12个月库存周期

医疗设备可能存在长期库存、备用、运输和间歇性使用的情况。因此，电池包必须经过长效搁置验证。

常见验证重点包括：

• 长期存放后的电压保持能力；
• BMS静态耗电对剩余容量的影响；
• SOC估算是否仍然可信；
• 电池是否能正常唤醒；
• 设备端是否能正确识别电池状态；
• 是否存在深度休眠后无法恢复的问题。

对于医疗监护仪而言，电池的长效可靠性不只是实验室指标，更关系到终端设备在真实场景中的可用性。

3. 带载模拟：验证真实启动和运行场景

微安级BMS如果只在空载状态下测试，结论是不完整的。

浩博光电在医疗监护仪电池定制中，会结合客户设备的真实工作逻辑进行带载模拟，例如：

• 设备关机状态下的待机耗电；
• 开机瞬间电流冲击；
• 屏幕点亮瞬间负载变化；
• 报警模块工作电流；
• 无线通信模块启动电流；
• 设备低电量提醒逻辑；
• 充电器插入后的BMS响应。

通过带载模拟，可以验证BMS在真实设备中的表现，而不是停留在单板参数层面。

四、医疗监护仪电池BMS定制的关键建议

对于正在开发医疗监护仪、便携式医疗设备或可穿戴监测设备的厂家来说，微安级BMS定制建议重点关注以下几点：

1. 不要只看电芯容量，要先计算待机损耗

很多项目一开始只关注电池容量，例如需要多少mAh、续航多少小时。但对于长期待机设备来说，BMS静态功耗同样关键。

哪怕静态电流只是多出几十微安，经过数月存放后，也可能造成明显容量损失。

2. 不要直接套用消费电子BMS方案

消费电子产品更关注成本、尺寸和批量效率，而医疗设备更强调可靠性、一致性和长周期稳定。两者对BMS的要求不同。

医疗监护仪电池应根据实际应用重新定义保护逻辑、休眠策略、唤醒方式和测试方案。

3. 不要只测保护板，要测完整电池包

线束、接口、NTC、通信电路、外部检测回路都可能引入额外耗电。微安级功耗必须以完整电池包为测试对象。

4. 不要只测常温，要做环境验证

高温、高湿、低温、长期搁置都会影响BMS表现。医疗设备电池需要通过更贴近真实场景的测试来验证可靠性。

5. 不要只追求最低功耗，要兼顾快速唤醒

医疗监护仪不是普通备用电池。它必须在需要时及时启动。因此，低功耗设计必须与唤醒可靠性同步验证。

结语：微安之间见真章

医疗监护仪电池BMS调试，真正考验的不是单一元器件参数，而是系统级工程能力。

从BMS芯片选型，到MOS管漏电控制；从PCB Layout，到三防工艺；从微流测试，到高低温验证；从休眠策略，到整机唤醒逻辑，每一个细节都会影响最终产品的可靠性。

所谓微安级功耗，看似只是电流表上的几个数字，背后却关系到医疗监护设备能否长期备用、能否稳定开机、能否在关键时刻发挥作用。

东莞市浩博光电科技有限公司长期专注于非标锂电池定制，围绕医疗设备、工业仪器、特种装备等应用场景，提供从电芯选型、BMS开发、结构设计、样品打样到可靠性验证的一站式电池解决方案。

面对医疗监护仪这类对安全性和稳定性要求极高的产品，浩博光电始终坚持以工程数据为依据，以真实应用场景为导向，为客户提供更安全、更长效、更可靠的锂电池定制方案。
